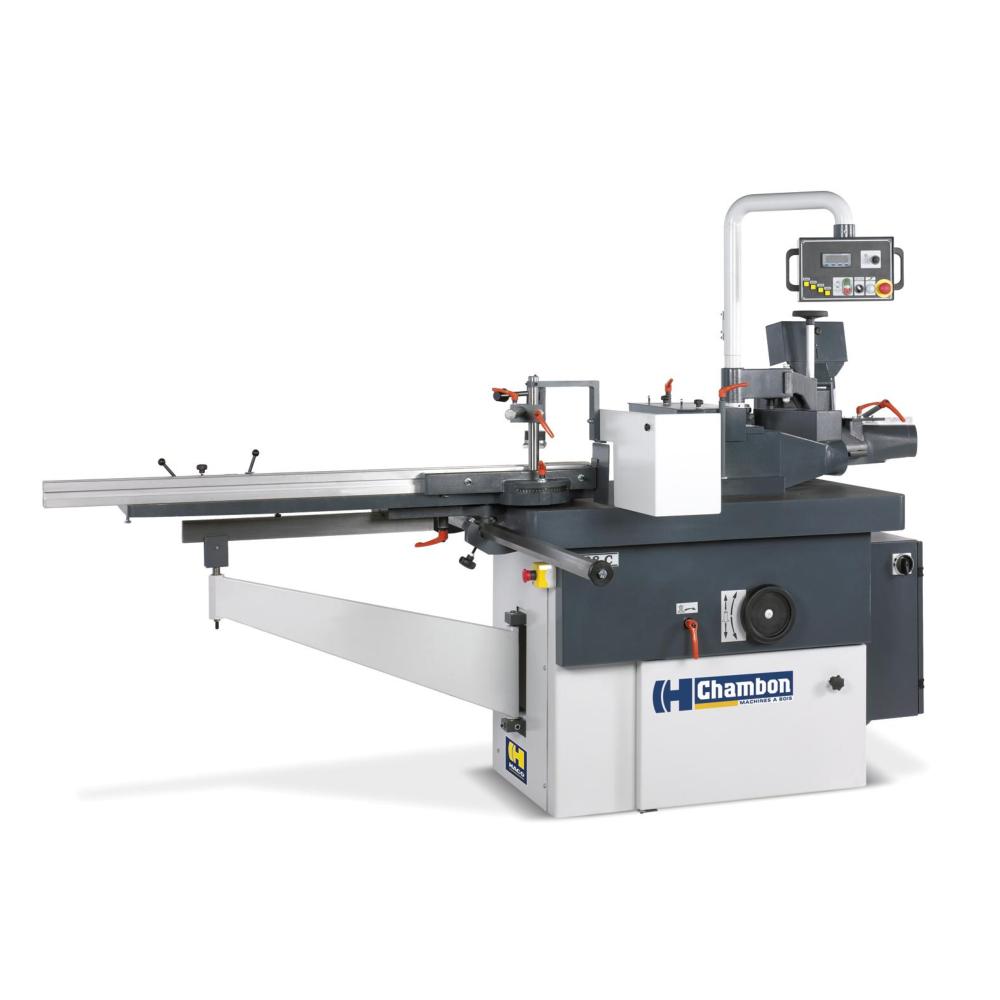

Toupie 328C Chambon - Guilliet

La toupie 328 présente de nombreux équipements améliorant les conditions de travail des menuisiers :
Le pupitre de commande s’oriente pour être toujours à portée de l’opérateur.
Le déplacement vertical de l’arbre se commande électriquement.
Plan de travail important et bien dégagé.
Le bloc support de transmission en fonte assure une stabilité parfaite des organes de coupe.
Les guides s’escamotent facilement pour libérer la totalité du plan de travail.
Guide a réglage micrométrique de l’ensemble et de la lèvre avant. Buses d’aspiration incorporées au guide et sous la table.
Protecteur escamotable complétant intégralement confort et sécurité.
Porte située a l’avant de la machine permettant l’accès à toute la partie mécanique. Positionnement facile de la courroie selon la vitesse désirée. Affichage des vitesses sur cadran lumineux.
Guide de tenonnage orientable équipé d’une réglette avec doubles butées escamotables afin d’effectuer 2 tenons par retournement. Protection totale de l’opérateur avec aspiration.

Dimensions du chariot à tenonner (L x l) 1300 X 350 mm
Course longitudinale du chariot 750 mm
Course tranversale du chariot 300 mm
Diamètre maxi des outils ou plateaux 350 mm
Longueur maxi du tenon avec plateaux Ø 350 140 mm
Capacité maxi entre guide et arbre 450 mm
Diamètre buse d’aspiration du carter 2 x 120 mm
Dimensions hors-tout (L x l x h) 2450 x 2360 x 1800 mm
Poids net 800 kg

Arbre en 2 pièces, Ø au choix
Plaque de guide à barrettes
Commande numérique des axes "Toupie-guide”
Rallonges de table
